Circuito para 7107 (CIR25961S)

Written by: Newton C. Braga
Category: Banco de circuitos

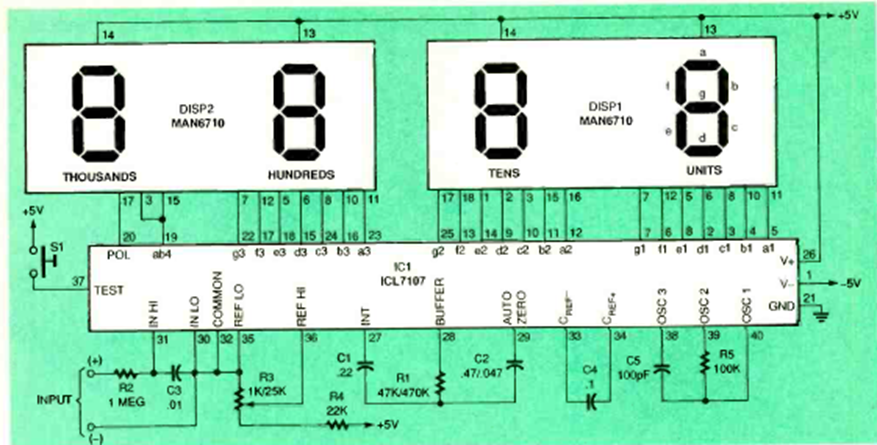

En la figura tenemos la forma básica de utilizar el contador de 3 dígitos y medio 7107. El circuito es de Electronics Now de noviembre de 1996. Utiliza dos pantallas duales.




| Clique na imagem para ampliar |
