Circuito de efectos con 20 LEDs utilizando el 4017 (CIR25460S)

Written by: Newton C. Braga
Category: Banco de circuitos

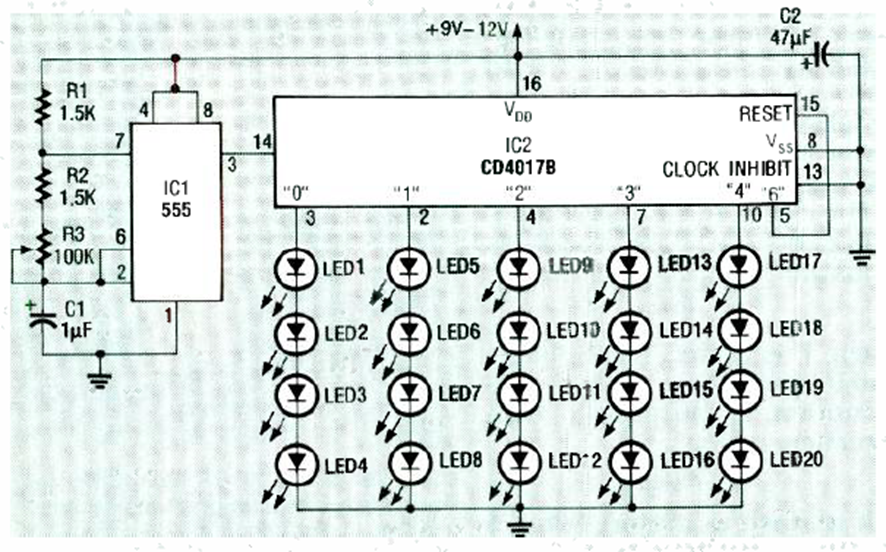

Este circuito LED en serie se encontró en la revista Radio Electronics de febrero de 1992. El efecto tiene su velocidad dependiente de C1 y ajustada por R3.




| Clique na imagem para ampliar |
