Bobina de Tesla (CIR25796S)

Written by: Newton C. Braga
Category: Banco de circuitos

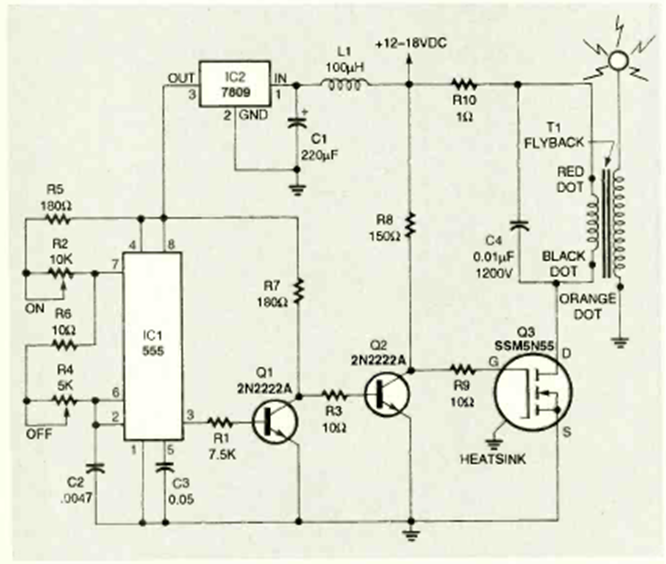

Esta bobina de Tesla fue encontrada en la edición de noviembre de 1994 de la revista Electronics Now. T1 es un transformador flyback de TV, pero también se puede utilizar una bobina de encendido de automóvil.




| Clique na imagem para ampliar |
