Filtro de voz de segundo orden (CIR25820S)

Written by: Newton C. Braga
Category: Banco de circuitos

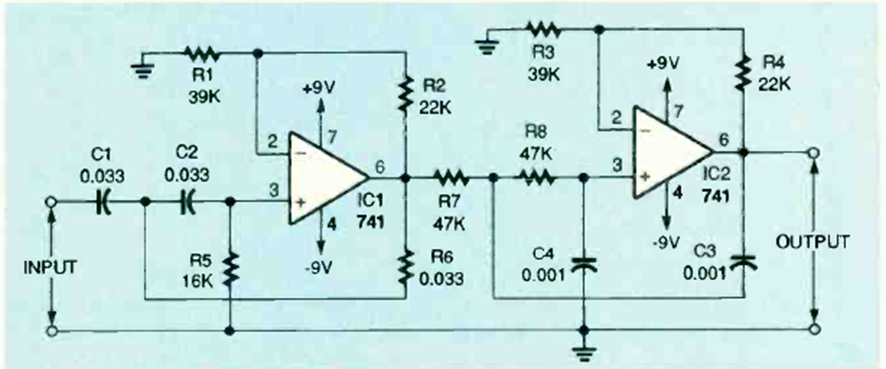

Este filtro para frecuencias de 300 Hz a 3,4 kHz fue encontrado en la revista Radio Electronics de febrero de 1995. Se pueden probar otros amplificadores operacionales y la fuente debe ser simétrica.






| Clique na imagem para ampliar |
