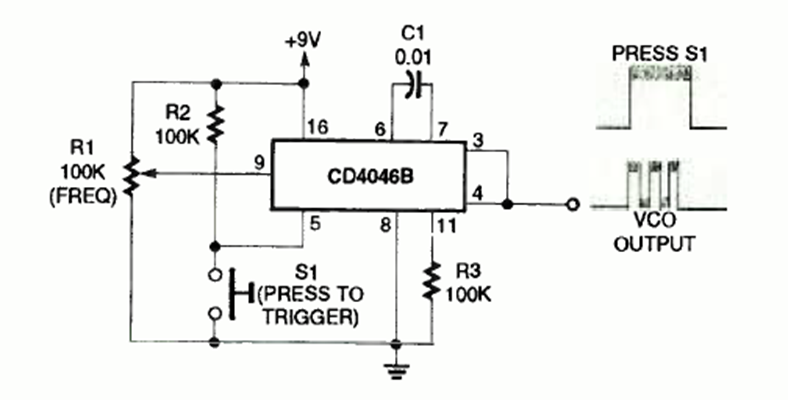

VCO 4046 activado manualmente (CIR25774S)

Encontramos este circuito con el CMOS4046 en la revista Electronics Now de agosto de 1994. El circuito se activa presionando el interruptor S1.

| Clique na imagem para ampliar |

Amplificador de instrumentación con FET (CIR12847S)
Encontramos este circuito con una resistencia de entrada muy alta en una documentación antigua. El...
Amplificador alimentado con 110 V (CIR20116S)
Este amplificador de transistor no utiliza una fuente con un transformador alimentado directamente por la...
Preamplificador de alta impedancia (CIR15986S)
Conveniente para la operación con micrófonos de alta impedancia, este circuito se encontró en la...
