Amplificador de ganancia fija LM381 (CIR25300S)

Written by: Newton C. Braga
Category: Banco de circuitos

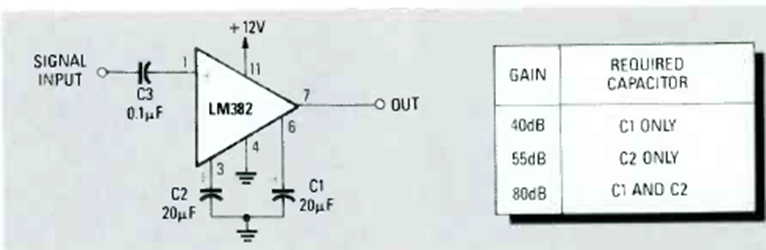

Este circuito fue encontrado en la revista Radio Electronics de febrero de 1990. La ganancia está dada por los capacitores según la tabla al lado del diagrama.




| Clique na imagem para ampliar |
