Detector piroeléctrico (CIR25401S)

Written by: Newton C. Braga
Category: Banco de circuitos

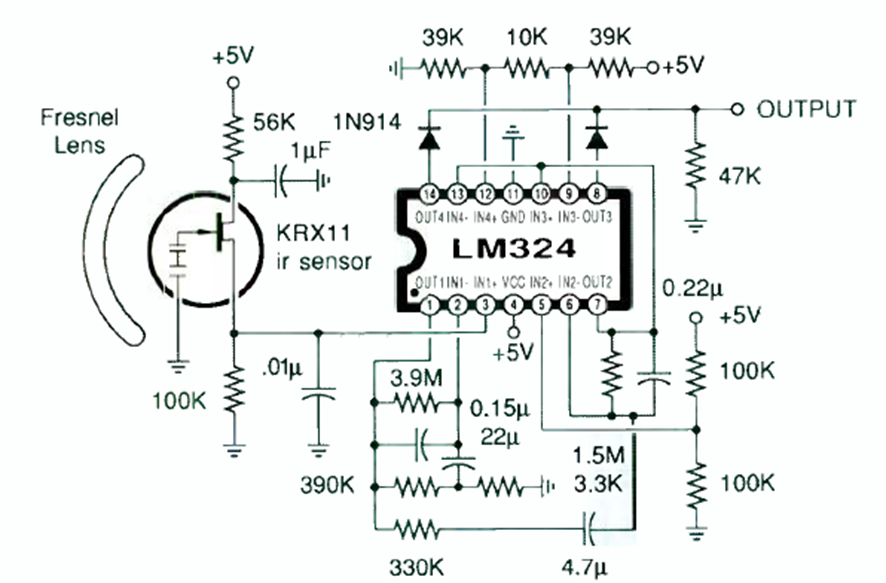

Este “detector de personas” con sensor piroeléctrico fue descubierto en la edición de abril de 1991 de la revista Radio Electronics. El circuito está basado en un LM324 y un sensor de la época.




| Clique na imagem para ampliar |
