Indicador de exceso de rango LM3914 (CIR24609S)

Written by: Newton C. Braga
Category: Banco de circuitos

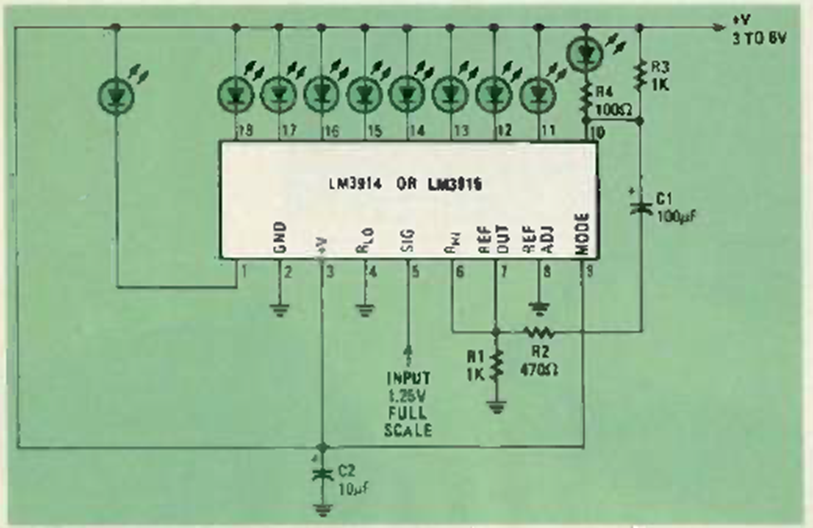

Este circuito es de una revista de Radio Electronics de octubre de 1980. El circuito indica cuando el rango de tensión máximo ajustado por el LM3914 excede su final.




| Clique na imagem para ampliar |
