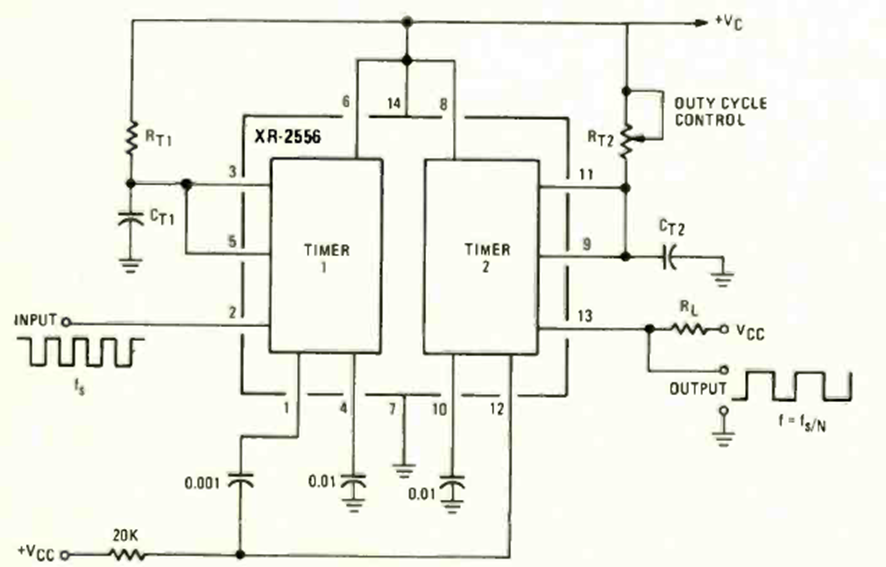

Las señales son rectangulares y los componentes dependen de la frecuencia de las señales. El circuito es de una Radio Electronics de septiembre de 1976. La fuente de alimentación depende de la aplicación y debe estar dentro del rango permitido para el 555. La frecuencia máxima es de aproximadamente 500 kHz.
