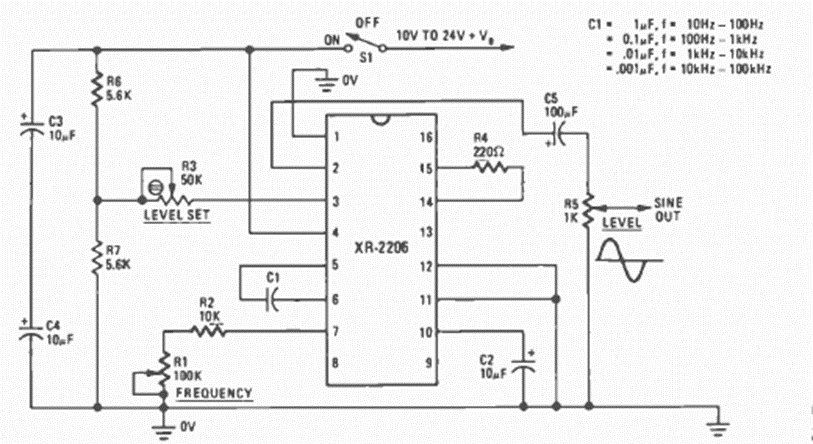

En la figura vemos cómo generar señales sinusoidales de excelente calidad utilizando el XR2206. El circuito es de Radio Electronics de abril de 1977. La tabla al lado del diagrama muestra los valores del capacitor para diferentes rangos de frecuencia.
