Trazador de señal CA3020 (CIR24172S)

Written by: Newton C. Braga
Category: Banco de circuitos

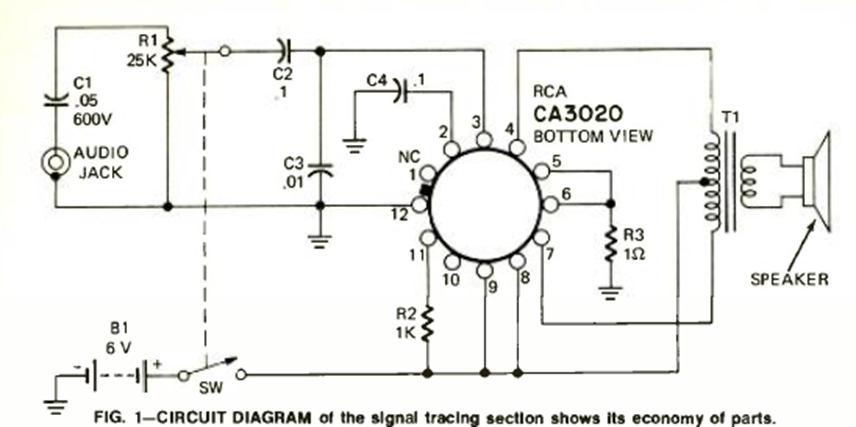

Este circuito, que apareció en una revista Radio Electronics de septiembre de 1972, emplea el CA3020 de RCA, un amplificador multipropósito en una carcasa metálica redonda de 12 pinos.






| Clique na imagem para ampliar |
