Generador de impulsos (CIR24481S)

Written by: Newton C. Braga
Category: Banco de circuitos

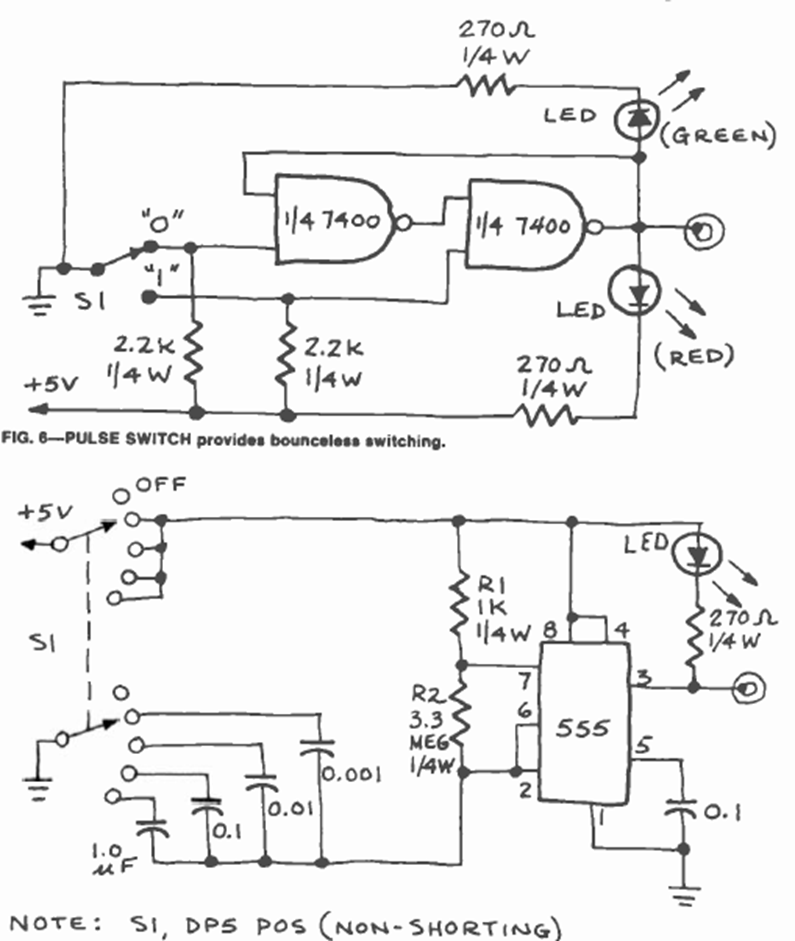

Utilizando el 555 y el 7400, este circuito se encontró en la revista Radio Electronics de septiembre de 1977. La alimentación debe suministrarse con un tensión de 5 V.




| Clique na imagem para ampliar |
