Termómetro digital de precisión (CIR24550S)

Written by: Newton C. Braga
Category: Banco de circuitos

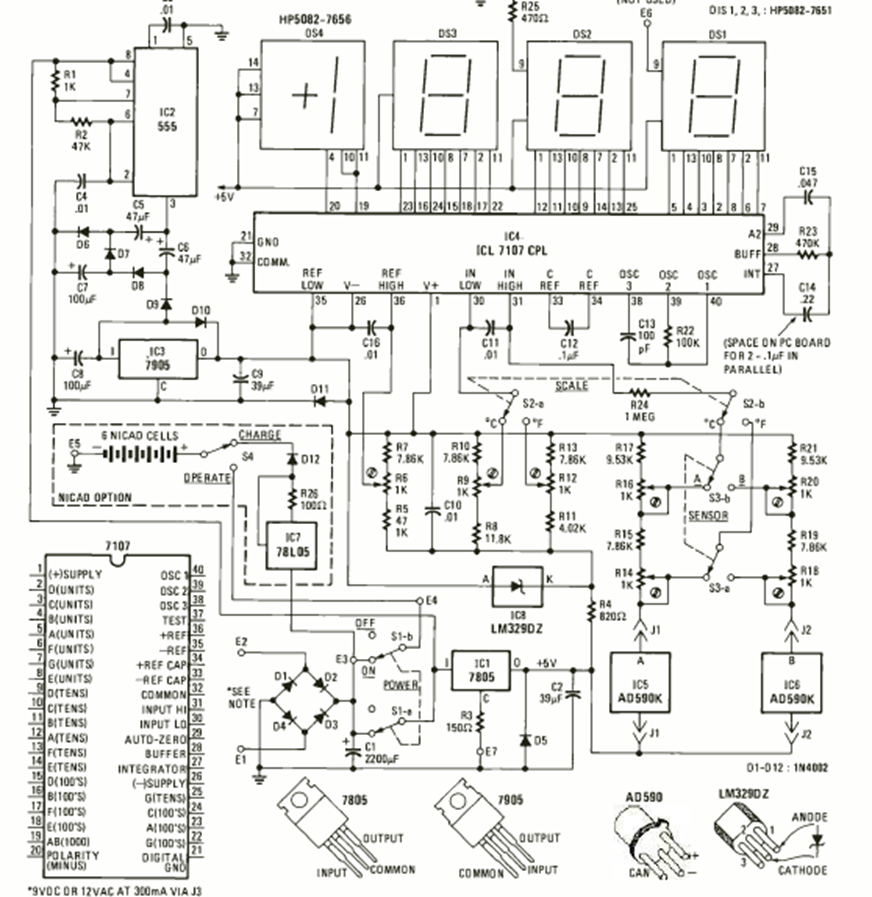

Este circuito es de una revista de Radio Electronics del 79 de julio. Hace uso del conocido IC 7107, un excitador de cristal líquido que se hizo popular en circuitos de este tipo en su momento.




| Clique na imagem para ampliar |
