Generador de Melodía 7910 (CIR24642S)

Written by: Newton C. Braga
Category: Banco de circuitos

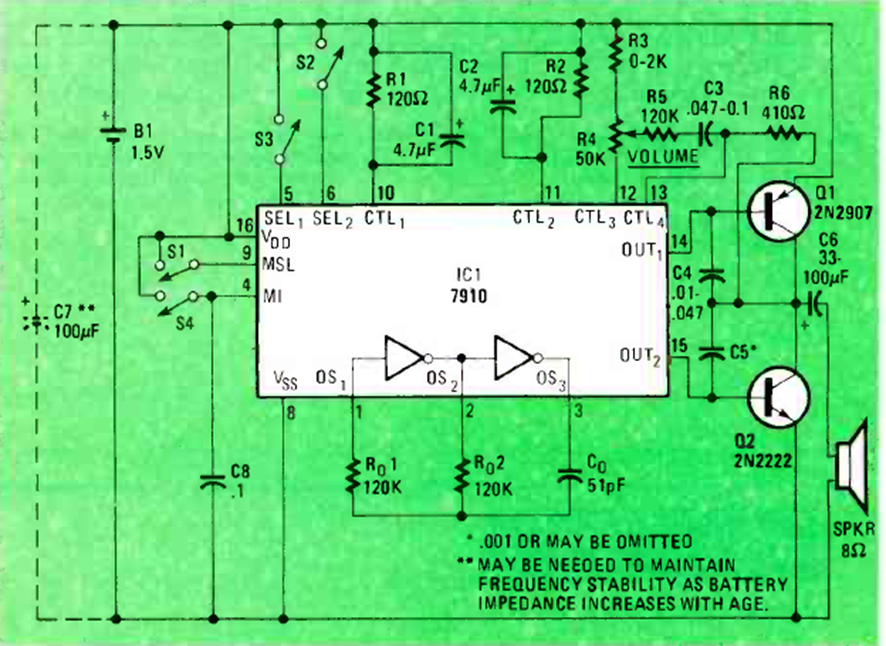

Este circuito fue encontrado en la revista Radio Electronics de marzo de 1982. El componente es un circuito especial que genera melodías programadas seleccionadas por los interruptores.




| Clique na imagem para ampliar |
