Simulador de SCR (CIR23738S)

Written by: Newton C. Braga
Category: Banco de circuitos

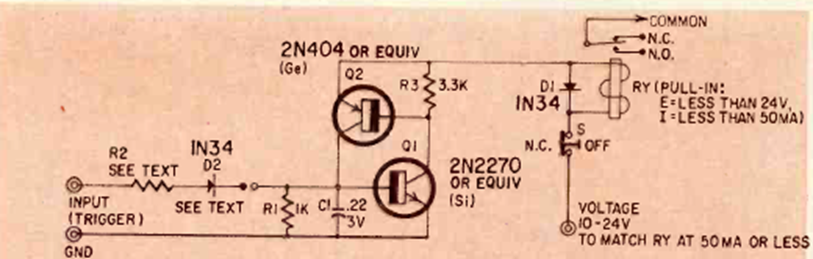

Este circuito de Radio Electronics de octubre de 1965 muestra cómo obtener la acción de un SCR al activar un relé utilizando dos transistores. El relé depende de la tensión de suministro del circuito.




| Clique na imagem para ampliar |
