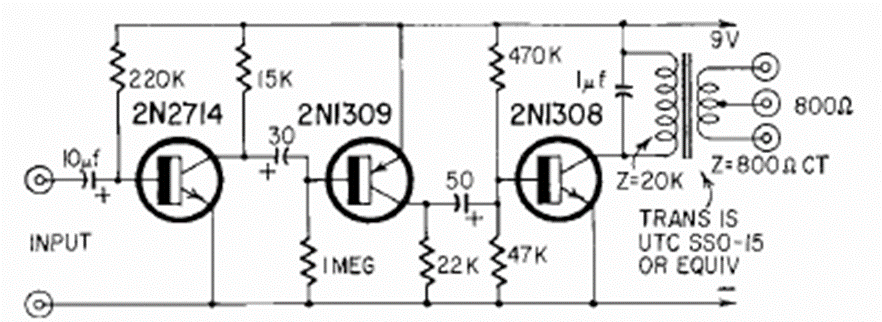

Este amplificador de “ondas cerebrales” se publicó en la revista Radio Electronics en agosto de 1964. Los transistores son contemporáneos y el circuito amplifica señales de baja frecuencia en una grabadora. La fuente de alimentación es de 9 V.
| Clique na imagem para ampliar |
