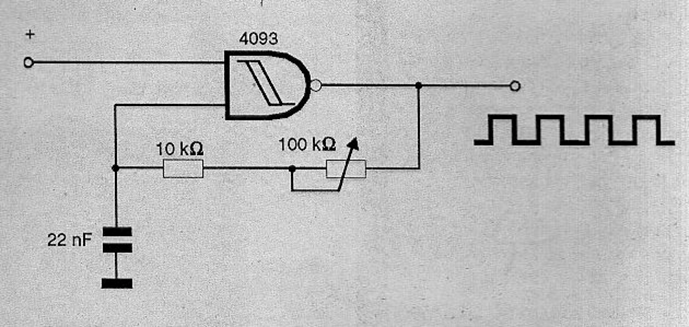

Este oscilador produce una señal rectangular en el rango de 100 Hz a 1 kHz, pero cambiando el condensador podemos obtener otros rangos de frecuencia. El ajuste fino de la frecuencia se realiza con el potenciómetro de 100 k ohms. En este circuito sólo se utiliza una de las cuatro puertas del 4093. La alimentación positiva de 3 a 15 V se realiza en el pin 7 y la masa en el pin 14.
