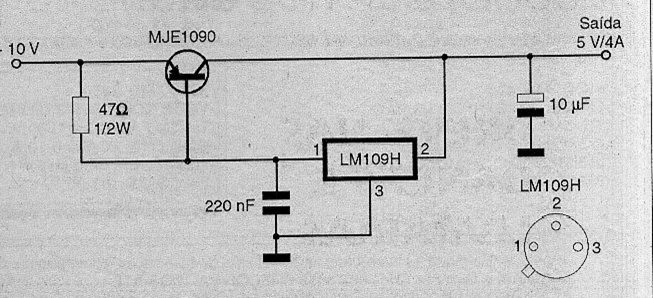

Con este regulador podremos tener corrientes de hasta 4 amperes con 5V en la salida. El transistor se puede reemplazar por un Darlington equivalente de 10 A y debe montarse en un buen radiador de calor. El sufijo H indica que el LM109 tiene una carcasa metálica con la distribución de pines que se muestra junto al diagrama.
