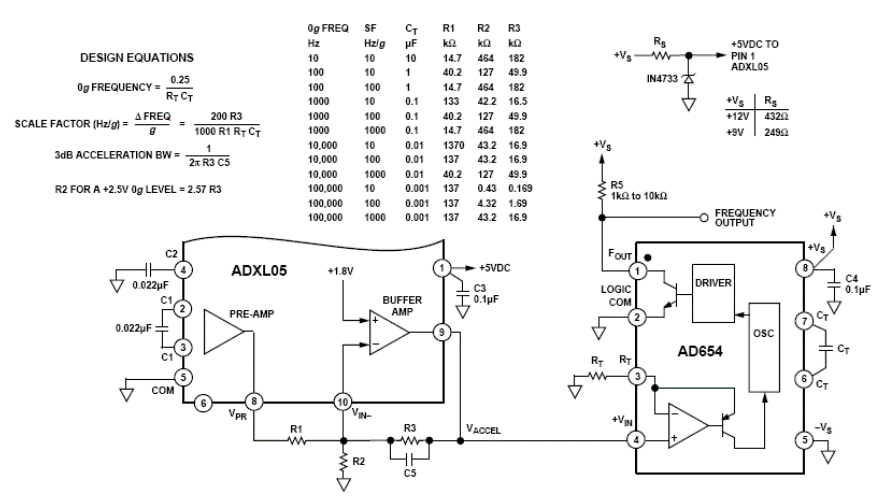

El circuito fue sugerido por Analog Devices (www.analog.com) en su Nota de aplicación AN-411 y consta de un circuito en el que la frecuencia de salida varía directamente con la aceleración aplicada al sensor. Este circuito se muestra en la figura. La energía se puede suministrar con voltajes de fuentes simples entre 9 V y 12 V. El sensor es un ADXL05 de +/-5 g que convierte cualquier aceleración aplicada directamente en un voltaje de voltaje. Luego, este voltaje se aplica a un AD654, que consiste en un convertidor de voltaje-frecuencia de bajo costo. La tabla al lado del diagrama proporciona valores de componentes para varios rangos de frecuencia de salida. En esta tabla también tenemos un desglose de la aceleración en términos de Hertz/g. El voltaje de salida en el pin 8 del ADXL05 es de +2,5 V sin aceleración y varía 200 mV por encima o por debajo de este valor por cada 1 g de aceleración detectada. En el mismo diagrama tenemos las fórmulas que permiten calcular los componentes para obtener características específicas para el proyecto. En el diseño, las resistencias deben ser de precisión y R1a debe ser aproximadamente el 50% del valor de R1b. Se pueden utilizar resistencias de alta precisión para la calibración y luego reemplazarlas con tipos con una tolerancia del 1%.
