Voltímetro electrónico (CIR23806S)

Written by: Newton C. Braga
Category: Banco de circuitos

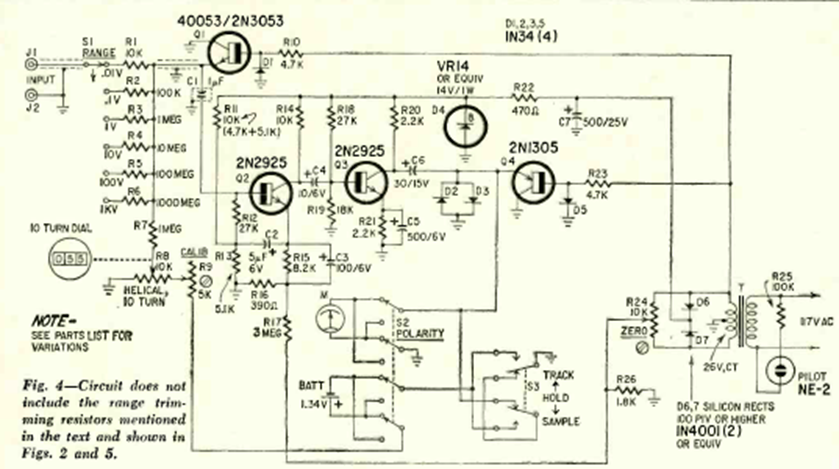

Este circuito fue encontrado en la revista Radio Electronics de agosto de 1966. Los transistores son de la época y la alimentación desde la red eléctrica está incluida.




| Clique na imagem para ampliar |
