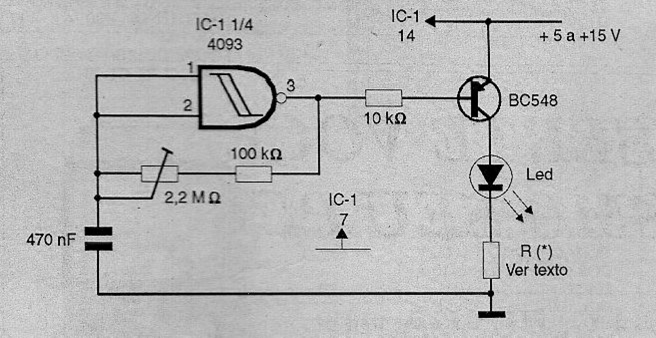

Este circuito excita un LED, que parpadeará a una frecuencia ajustada por el trimpot. Los otros puertos del mismo circuito integrado se pueden utilizar en configuraciones similares. El resistor R será de 470 ohms para un suministro de 3 a 6 V, 680 ohms para un suministro de 9 V y 1k ohms para un suministro de 12 V.
| Clique na imagem para ampliar |
