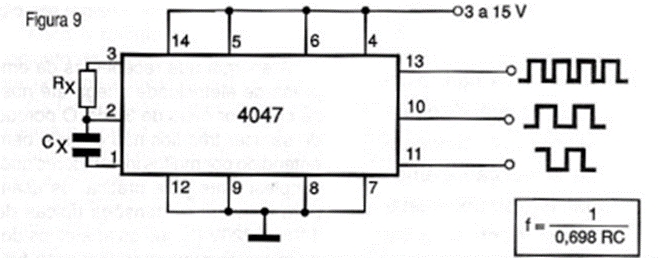

En el circuito de la figura tenemos la producción de señales rectangulares con frecuencias de hasta 1 MHz aproximadamente. El oscilador en cuestión tiene tres salidas con características que pueden resultar interesantes para muchos proyectos. En los pinos 10 y 11 tenemos señales rectangulares de la misma frecuencia, pero con fases invertidas; mientras que en el pino 13 tenemos una señal rectangular con el doble de frecuencia que las anteriores. La frecuencia de funcionamiento depende de Rx y Cx y se puede calcular utilizando la fórmula del diagrama. Rx no debe ser inferior a 1 k ohmios. Este oscilador puede alimentarse con tensiones entre 3 y 15 V y la frecuencia máxima de funcionamiento, que depende de esta tensión, ronda los 2 MHz para una alimentación de 12 V.
