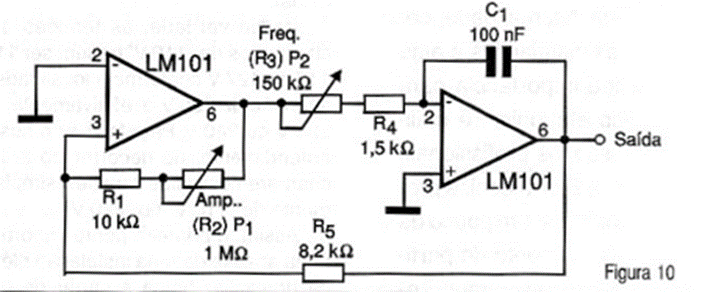

National Semiconductor sugiere el circuito de la figura, que utiliza dos amplificadores operacionales LM101. La forma de onda de salida es triangular y su forma se ajusta mediante el potenciómetro P1. El trimpot P2 de 150 k ohmios ajusta la frecuencia del oscilador, que también depende del capacitor C1. La frecuencia máxima de funcionamiento de este circuito ronda los 1 MHz y la alimentación debe ser simétrica.
