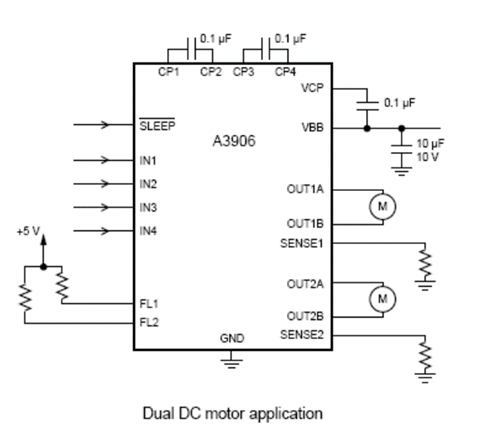

El circuito integrado A3906 de Allegro MicroSystems (www.allegro.com) consta de un control de motor paso a paso simple o un control de motor CC de bajo voltaje dual para operación con tensiones de 2,5 a 9 V. El circuito tiene un límite de corriente interno PWM y corriente máxima de salida. advertencia. Además, sus salidas son bajas (rds9on) para una menor disipación y tiene un modo “freno” para motores DC. En la figura tenemos el circuito de aplicación para dos motores DC comunes. Los valores de las resistencias dependen de la aplicación y se puede obtener más información sobre su cálculo en la hoja de datos disponible en el sitio web de Allegro. Para controlar un motor paso a paso, la configuración se muestra en la figura. En el modo de suspensión, el dispositivo entra en una condición de bajo consumo de energía. La corriente de salida máxima para ambos circuitos es 1 A y el componente se puede obtener en una carcasa QFN de 20 contactos con una almohadilla expuesta para ayudar con la disipación del calor.
