Disparador hasta 50 MHz (CIR20827S)

Written by: Newton C. Braga
Category: Banco de circuitos



Este disparador Schmitt en modo actual para frecuencias de hasta 50 MHz se encontró en un manual de Motorola de 1969. Se pueden usar transistores de conmutación apropiados.

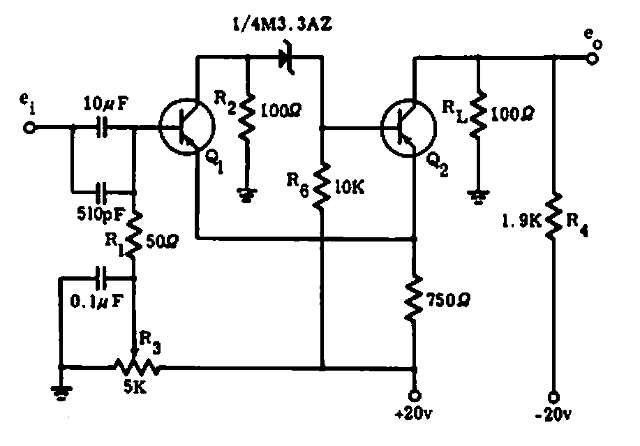

Disparador hasta 50 MHz
Disparador hasta 50 MHz | Haga click en la imagen para ampliar |
