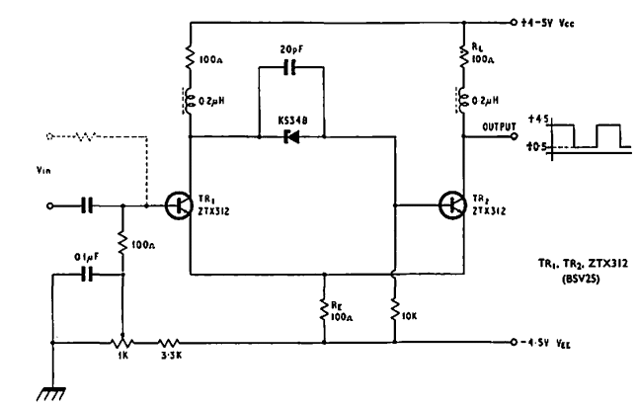

Disparador de alta velocidad (CIR20800S)

Este disparador de Schmitt se encontró en una documentación de Ferranti de 1969. Los transistores pueden ser equivalentes modernos.

Disparador de alta velocidad | Haga click en la imagen para ampliar |
