Retardo AC (CIR20781S)

: Written by: Newton C. Braga; Category: Banco de circuitos

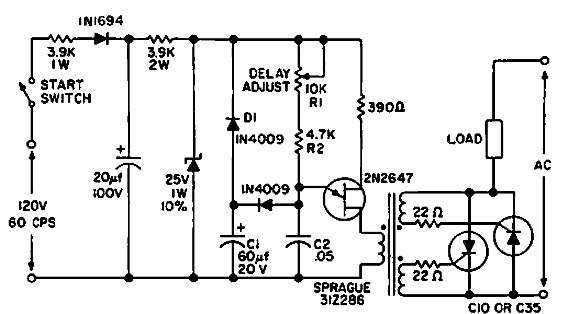

Este circuito de retardo de disparo se encontró en un manual de transistor unijuntura de General Electric de la década de 1960. El circuito se aplica al 2N2646.

Retardo AC
