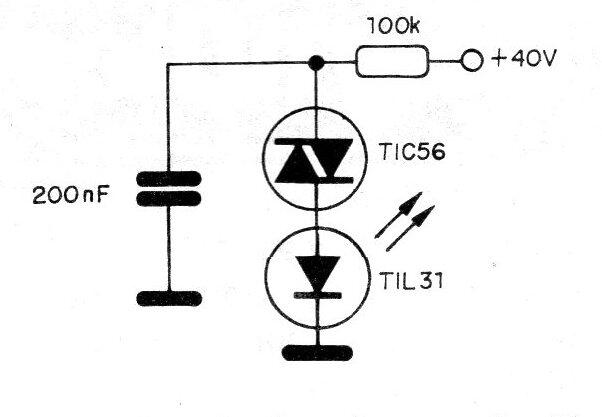

Texas Instruments sugiere este generador de pulsos estrecho usando un Diac. La relación de marca de espacio obtenida en este circuito es del 10% y la corriente máxima en el diodo emisor es de 2 amperes. La duración del pulso producido es del orden de 2 microsegundos. Se recomienda montar el diodo emisor en un disipador de calor. El valor del capacitor, que determina la corriente pico, la frecuencia de emisión se puede cambiar según el proyecto que tengas en mente.
Generador de pulso estrecho 2
