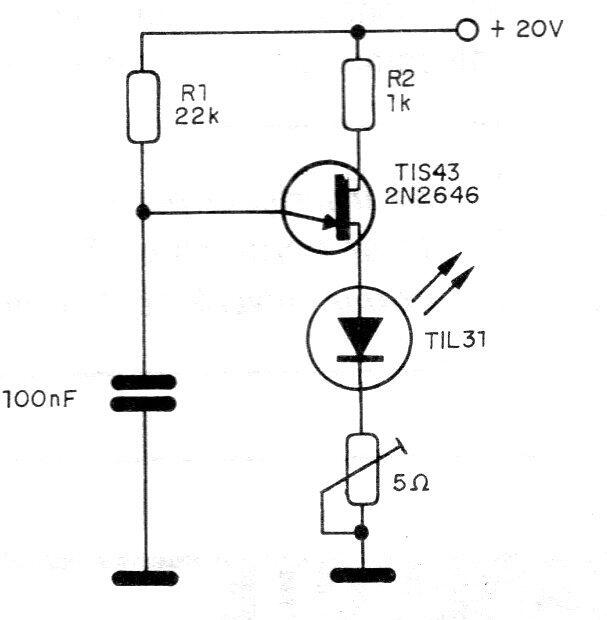

Este circuito es sugerido por Texas Instruments y se basa en un oscilador de relajación con un transistor unijuntura. La corriente máxima en el LED es de 1 ampere, como producir pulsos de 2 microsegundos a una frecuencia de 330 Hz. Para un rango más amplio de ajuste de frecuencia, el resistor de 22 k se puede reemplazar por un resistor de 10 k en serie con un potenciómetro de 100 k. La intensidad máxima del pulso producido también se puede modificar cambiando el capacitor. El potenciómetro junto al LED ajusta el pico de corriente.
Generador de pulso estrecho
