Este circuito reconoce una señal de entrada a la frecuencia de 10 KHz con una amplitud de 200 mV. La frecuencia sintonizada por un PLL 567 es reconocida por los componentes Rx y Cx que se pueden cambiar para obtener una selección de otras frecuencias. Con el reconocimiento de señal, la salida pasa a nivel bajo, encendiendo el LED. El circuito se alimenta con una tensión de 9 a 12 V y debemos, para obtener la frecuencia exacta, tener en cuenta las tolerancias de los componentes utilizados.

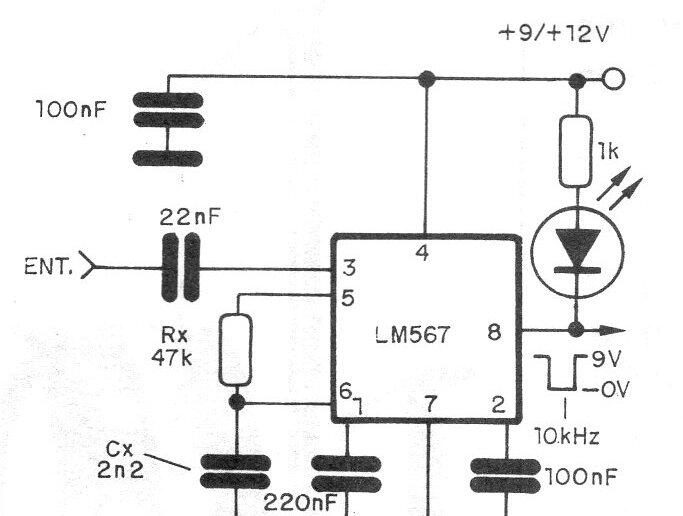

Detector de 10 kHz | Haga click en la imagen para ampliar |
