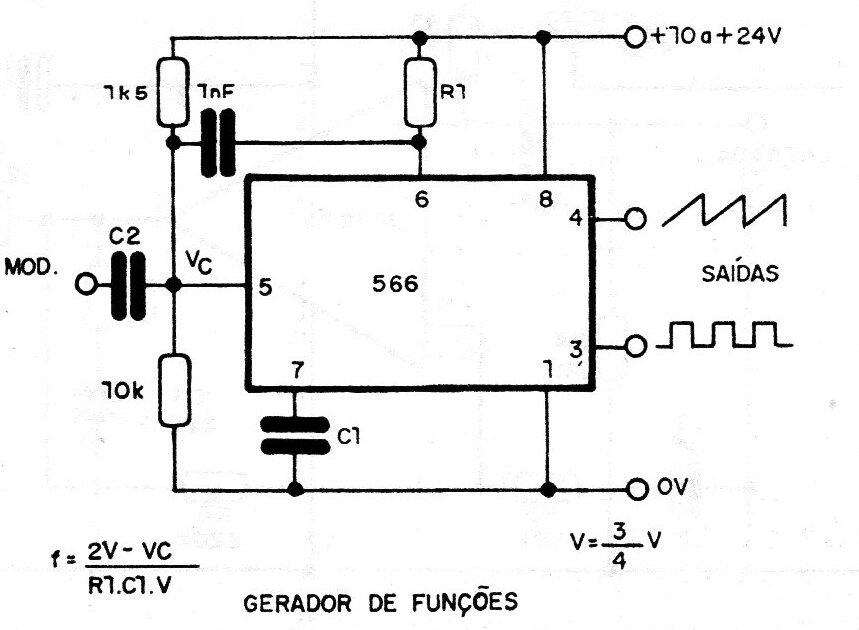

La base de este proyecto es un 566 integrado (no confundir con un 556 que es un 555 doble). El circuito produce señales rectangulares o triangulares que pueden modularse externamente desde 02. El valor de C2 depende de la intensidad de las señales, típicamente entre 1 nF y 100 nF. La frecuencia de operación del circuito que tiene un límite máximo alrededor de 1 MHz viene dada por la fórmula al lado del diagrama. El circuito tiene una señal de salida máxima del orden de 1 V.
Generador de funciones | Haga click en la imagen para ampliar |
