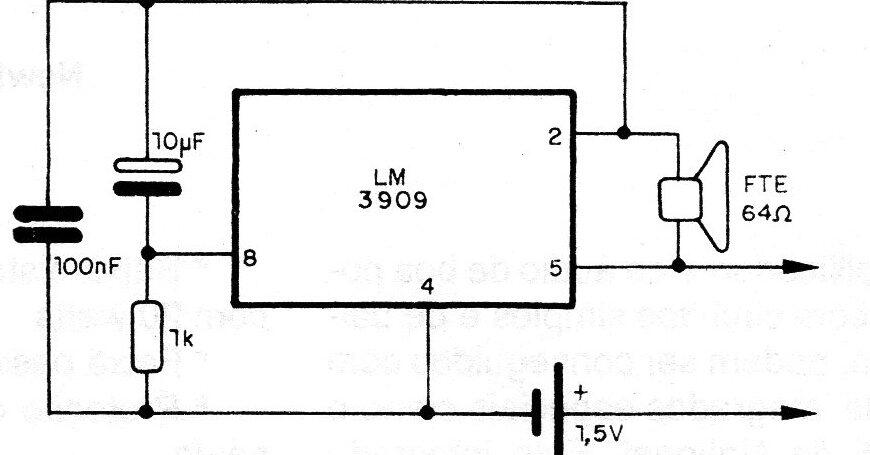

Este circuito simple opera con solo 1.5 volts de una batería y detecta baja resistencia haciendo que un pequeño altavoz produzca sonido. En este caso, el transductor puede ser una cápsula de teléfono de 64 ohmios, para un montaje más compacto. El resistor es de 1/8 W y el capacitor electrolítico puede estar hecho de tantalio para un montaje ultracompacto.
Probador de continuidad | Haga click en la imagen para ampliar |
