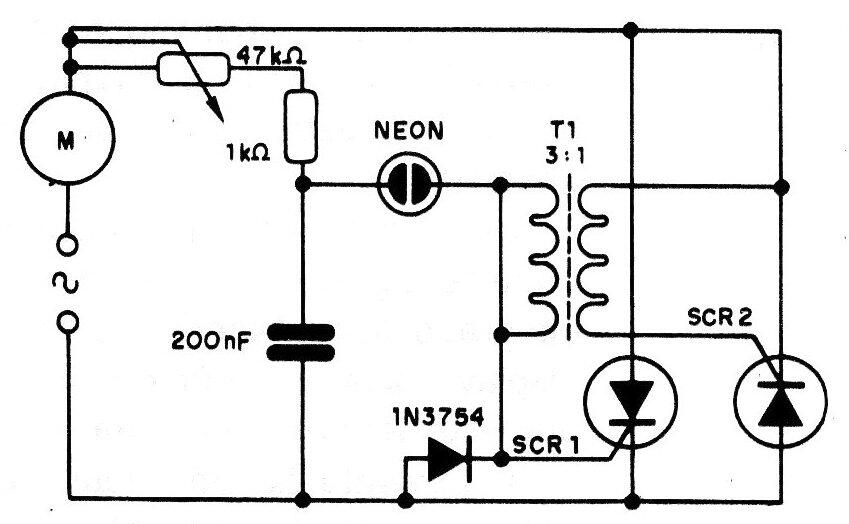

Este control de onda completa con SCR utiliza una solución diferente para evitar el uso de un puente de diodos: un transformador de pulso con una relación de giro de 3 a 1. Los SCR dependen de la corriente del motor y el TIC106 se puede utilizar para hasta 4 amperes, y la lámpara de neón es común. Para 220 V, se debe aumentar el valor del capacitor. Los diodos admiten equivalentes. Los SCR deben estar equipados con radiadores de calor. Equivalente a diodos, en este circuito puede ser 1N4004. Un fusible en serie con el circuito es una buena protección. Si no hay activación de los SCR en los semiciclos negativos, verifique que el devanado T1 esté invertido.
Control de velocidad del motor | Haga click en la imagen para ampliar |
