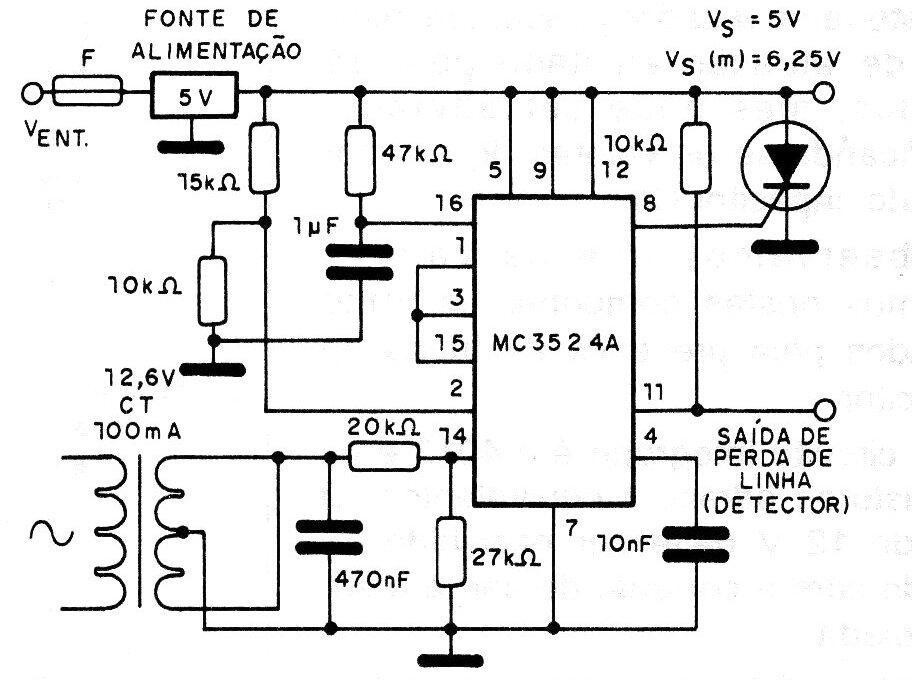

Motorola sugiere este circuito como base para el circuito integrado MC3324 A y tiene una salida de detector de pérdida de línea. El sistema es del tipo Crossbar en el que se dispara un SCR cuando ocurre la sobretensión, cortando así la salida rápidamente y evitando problemas para la carga alimentada. El SCR debe elegirse en función de las características de la fuente y, por tanto, también del fusible. El MC3324 consta de un comparador de tensión doble diseñado especialmente para supervisar fuentes de alimentación. Este integrado puede operar con tensiones de 4.5 a 40 volts y su salida puede suministrar una corriente de 300 mA (pin 8 y pin 10) para el disparo de SCR.
Protección contra sobretensiones | Haga click en la imagen para ampliar |
