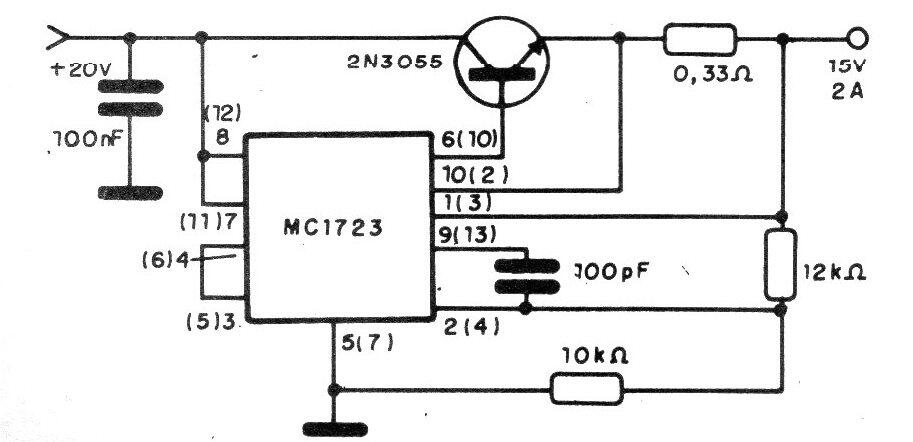

Este circuito, sugerido por Motorola, proporciona una tensión de 15 V bajo una corriente de hasta 2 A. El transistor de potencia debe montarse en un buen radiador de calor y la resistencia de 0,33 ohms debe ser de hilo. Este componente determina la corriente de salida máxima de la fuente. El regulador integrado es el MC1723 y los números son para dos tipos diferentes de envolventes en los que se encuentra este integrado. La tensión de entrada debe ser de aproximadamente 20 V.
Fuente de alimentación de 15 V con 2 A | Haga click en la imagen para ampliar |
