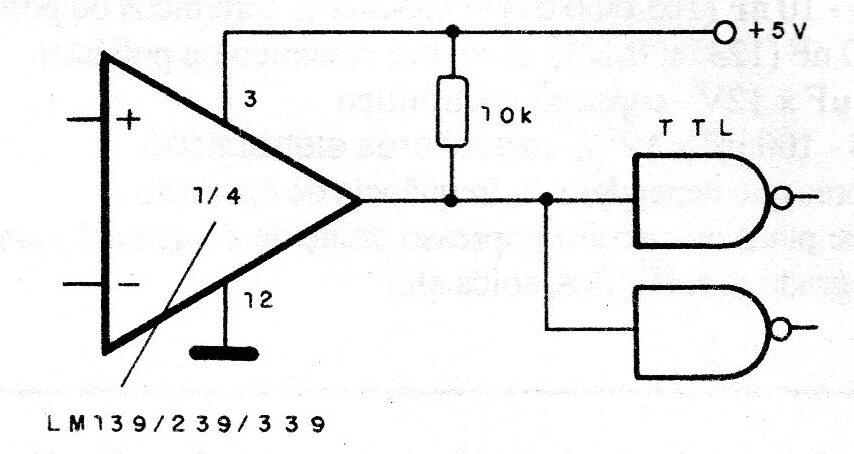

En la figura, mostramos la forma en que los comparadores de tensión integrados de las series LM139, 239, 339 y CA139, 239 y 339 pueden excitar dos o más puertos TTL. La resistencia de 10 k sirve como carga para el comparador y al mismo tiempo polariza las entradas TTL. Tenga en cuenta que el comparador se alimenta con los mismos 5 V que el sistema TTL digital.
Comparador excitando TTL | Haga click en la imagen para ampliar |
