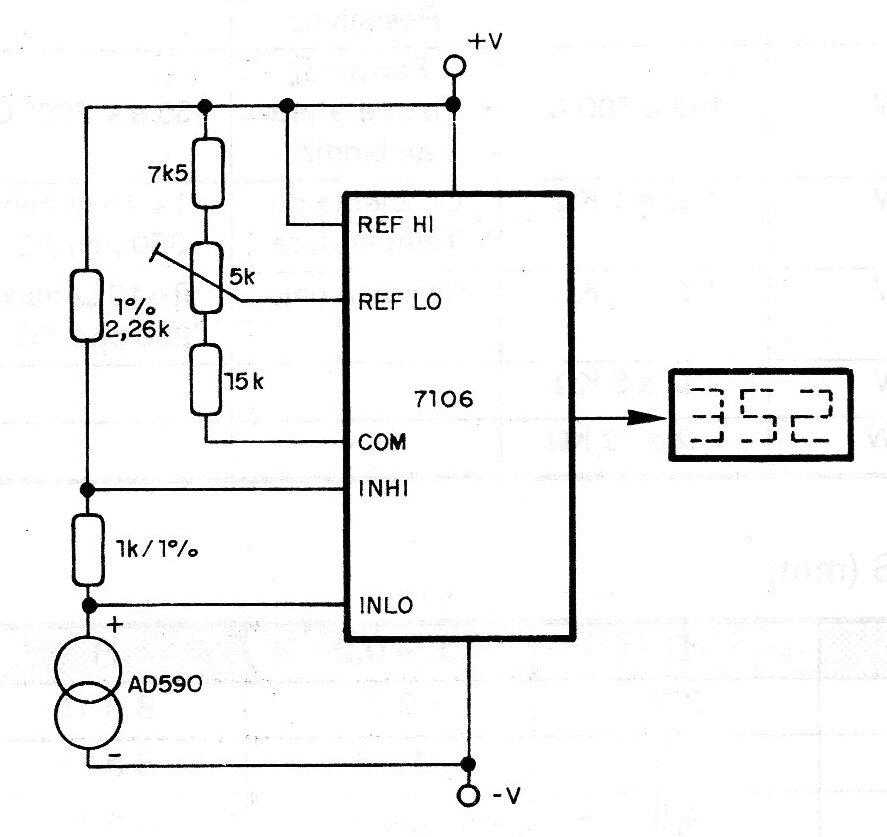

Este circuito sugerido por Intersil, proporciona una escala Kelvin de 3 dígitos y medio en un 7106, con buena precisión. La alimentación debe ser simétrica de 9 V y el AD560 es un sensor de temperatura de 3 terminales, cuyas características se dan en el sitio.
Termómetro Kelvin | Haga click en la imagen para ampliar |
