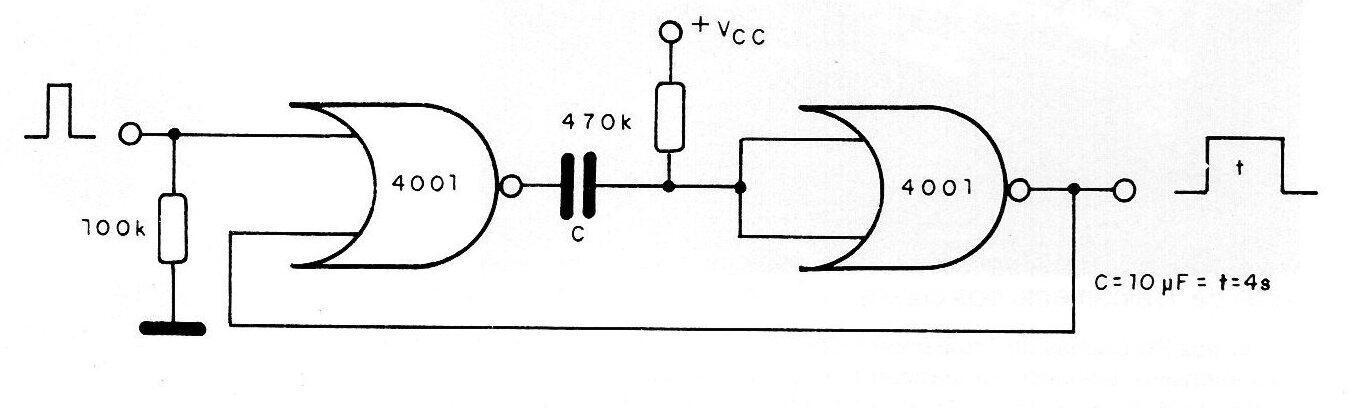

El circuito que se muestra en la figura se dispara con un pulso positivo corto en la entrada y produce un nivel alto en la salida durante un intervalo de tiempo dado por C y por el resistor de 470 k. Para un resistor de 470 k y un capacitor de 10 uF, tenemos un intervalo de aproximadamente 4 segundos. El circuito se puede utilizar en aplicaciones como tacómetros en los que se requieren pulsos de duración constante o incluso en temporización ya que el resistor puede aceptar valores tan altos como 2M2 y el capacitor hasta 1000 uF lo que permitiría la producción de intervalos de incluso más una hora.
CMOS monoestable | Haga click en la imagen para ampliar |
