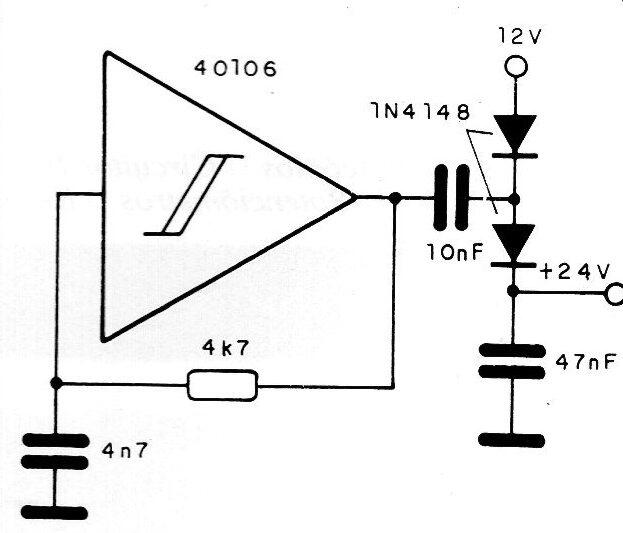

Con el circuito de la figura podemos obtener una tensión de 24V bajo corrientes de unos pocos miliamperes como máximo, a partir de una fuente de 12V. Lo que tenemos es un oscilador de audio que carga y descarga el capacitor de 47 nF, agregando su tensión a la entrada. La frecuencia se puede cambiar cambiando el valor de 4n7 para obtener el máximo rendimiento de la modificación de tensión. Lal puerta del inversor CMOS se puede cambiar por una de las 4 puertas de un 4093 conectado como inversor.
Dobladora de tensión 40106
