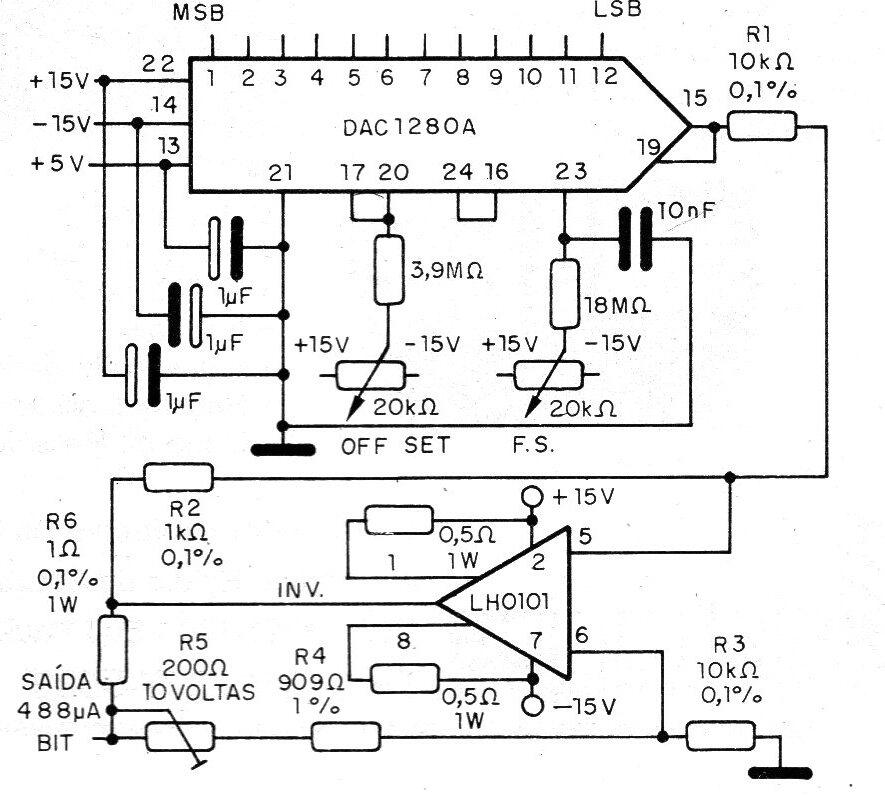

Este circuito es sugerido por National Semiconductor y se basa en un convertidor analógico digital DAC1280A, que proporciona una corriente de 488 uA para cada bit, lo que proporciona una muy buena resolución para una aplicación de laboratorio. Tenga en cuenta la necesidad de resistencias de alta precisión en algunos puntos del circuito (tolerancia del 0,1%). El LH0101 es un amplificador operacional de potencia, pudiendo suministrar a la salida corrientes de hasta 1 A, que sobre una carga de 5 ohms corresponde a una potencia de 10 W. Observar los puntos de aplicación del bit más significativo (MSB) y menos significativo (LSB) de las entradas de programación DAC.
Fuente de corriente programada digitalmente | Haga click en la imagen para ampliar |
