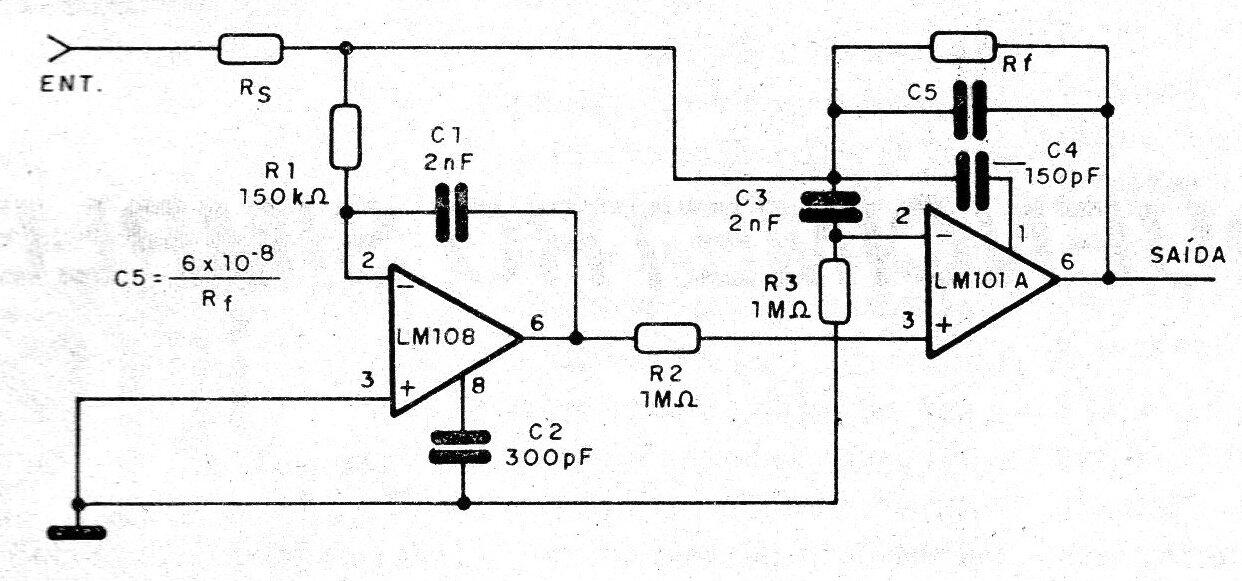

LM108 y LM101A integrados se utilizan en este sumador rápido con baja corriente de entrada, figura. El valor del capacitor viene dado por la expresión en el propio diagrama y para aumentar la velocidad, el LM101A tiene diferentes ganancias, dependiendo del rango de frecuencia. La banda de paso de este circuito es 250 kHz para señales fuertes y 3,5 MHz para señales débiles.
Amplificador de suma rápida | Haga click en la imagen para ampliar |
