Este circuito es de una publicación antigua de A. Fanzeres. Para usar una unidad, a veces es necesario insertar un preamplificador entre ella y el amplificador principal. El circuito que presentamos tiene una curva de corrección RIAA que asegurará una reproducción muy adecuada de los discos, con una curva RIAA prácticamente universal en la actualidad.
LISTA DE COMPONENTES
Q1 - BC548
Q2 - BC558
R1 - 82 k ohms
R2 - 820 ohms
R3 - 4,7 k ohms
R4 - 39 k ohms
R5 - 150 k ohms
R6 - 220 k ohms
R7 - 12 k ohms
R8 - 10 K ohms
R9 - 1k ohms
R10 - 1,2 k ohms
C1 - 10 uF x 15 V.
C2 - 50 uF x 10 V
C3 - 33 nF
C4 - 6n8
C5 - 47 uF x 25 V
C6 - 10 uF
C7 - 100 uF x 15 V

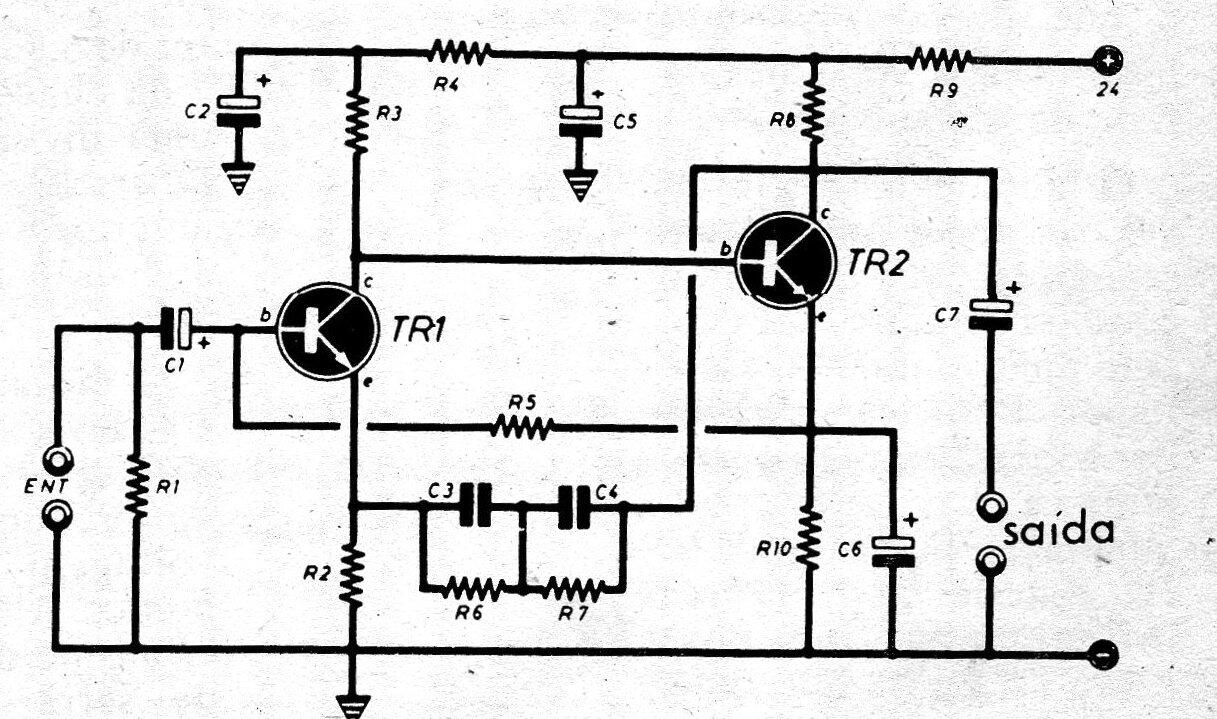

Pre Ecualizador RIAA | Haga click en la imagen para ampliar |
