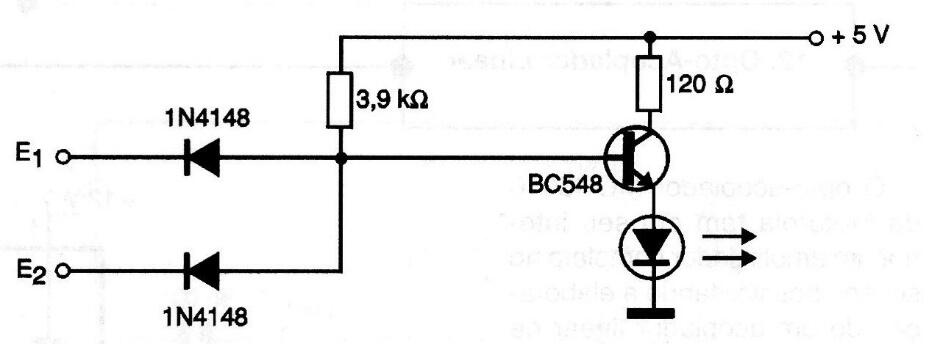

El circuito ilustrado en la figura permite controlar un LED desde una salida TTL, que en este caso es una puerta AND. Cuando las dos entradas están en el nivel alto, el transistor conduce alimentando el LED. El circuito se puede cambiar para realizar funciones de puertas ópticos de otros tipos con la asociación de otras funciones en la entrada, como inversores.
Control de LED TTL | Haga click en la imagen para ampliar |
