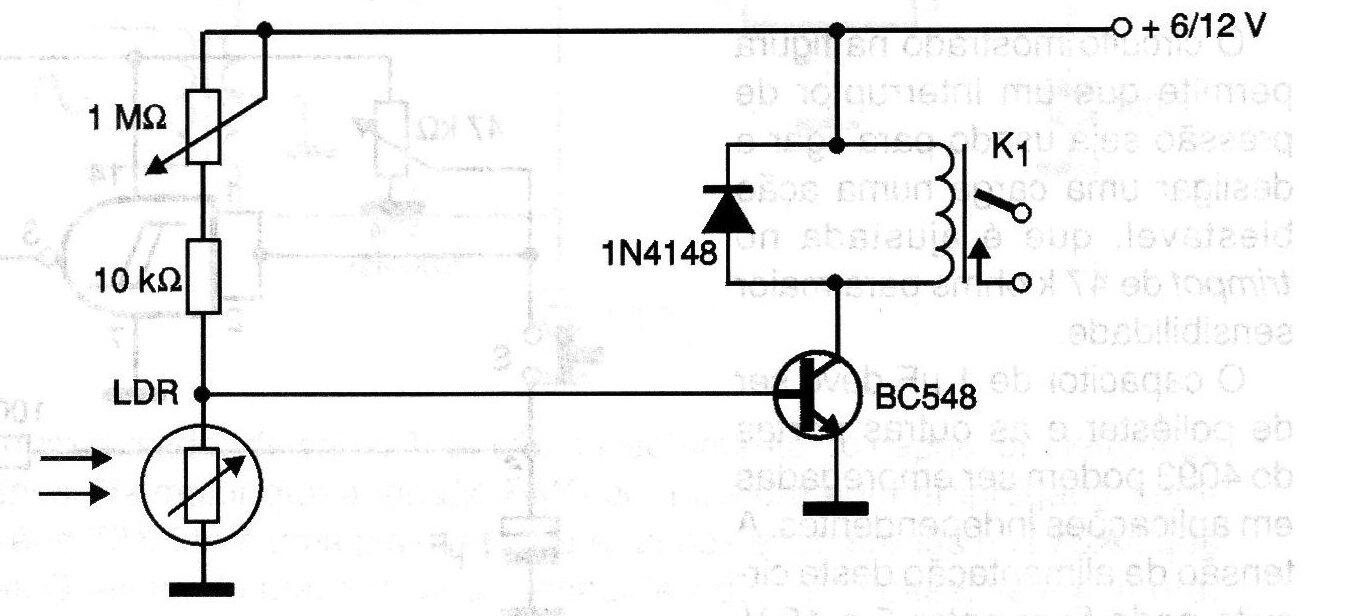

En el circuito que se muestra en la figura al lado, el relé se activa cuando la luz deja de golpear el sensor, que es un LDR común. El potenciómetro de 1 M hace el ajuste de sensibilidad. En este caso se pueden utilizar relés de 50 a 100 mA para 6 o 12 V. Se puede obtener una mayor sensibilidad y franqueza al LDR montándolo en un tubo con una lente.
Foto Relé o con LDR | Haga click en la imagen para ampliar |
