Se puede obtener una tensión de 13,5 V con una corriente de hasta 5 A con este paso regulador de alta corriente utilizando un 7812 convencional. Tanto el CI regulador como el transistor de potencia deben montarse en radiadores de calor excelentes. Los 1,5 V más que se obtienen del 7812 se deben a los dos diodos que suman sus potenciales tensiones de barrera a la referencia del circuito integrado.

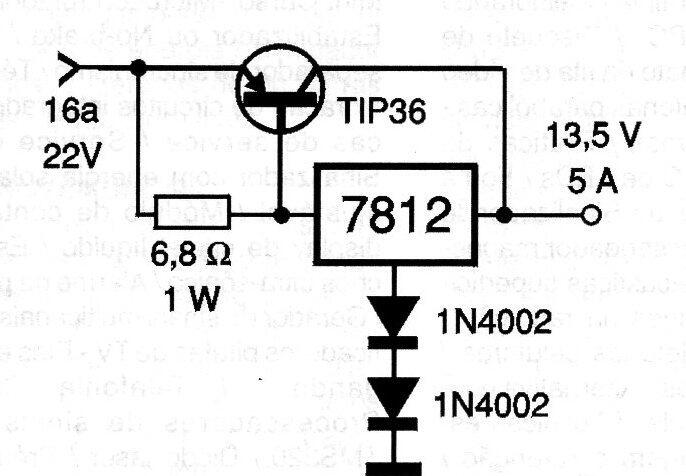

Regulador de alta corriente 5 A | Haga click en la imagen para ampliar |
