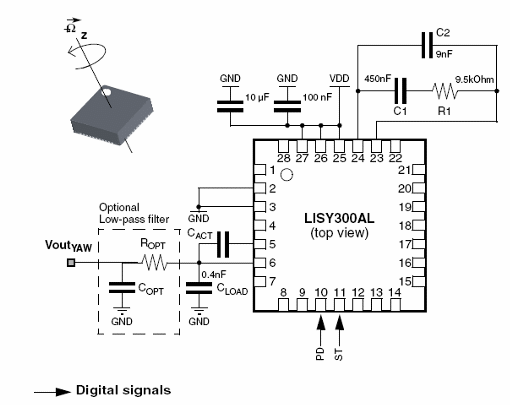

El circuito de la figura es sugerido por ST Microelectronics (www.st.com) y consta de un giroscopio con sensor inercial MEMS LISY300AL. El sensor opera en un solo eje con salida analógica y puede ser alimentado con voltajes entre 2.7 V y 3.6 V. El sensor LISY300AL incluye el elemento sensor y una interfaz capaz de proporcionar una medición angular con relación al mundo exterior, a través de voltajes de salida analógica. El LISY300AL tiene una escala completa de +/- 300º / sy es capaz de medir tasas de 3 dB hasta 88 Hz. El componente utilizado se puede obtener en una carcasa LGA de 28 pines y tiene varias aplicaciones como realidad virtual y juegos, control de movimiento. estabilización de imagen de video y cámara, navegación GPS y robótica.
