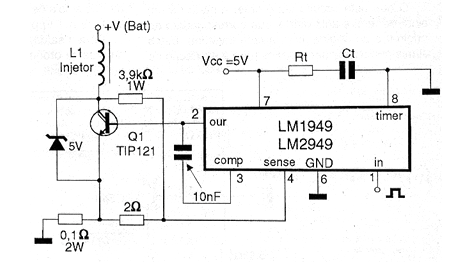

Originalmente, el circuito de la figura está indicado por National para el control de un sistema de inyección electrónica de automóvil. Los pulsos de control aplicados al pin 1 activan el solenoide del sistema del inyector (L1) durante un tiempo determinado por la constante de tiempo Rt / Ct. La corriente de este circuito es del orden de 2 amperios en la salida y la configuración se puede utilizar para controlar otros tipos de dispositivos. La configuración se puede utilizar en mecanismos que deban realizar la inyección de pinturas, sustancias químicas, etc. para tiempos controlados desde comandos digitales. La entrada del circuito es compatible con la lógica TTL.
Inyeccion electronica
