Encontramos esta configuración en el manual de tiristores de ON Semiconductor. Los triacs dependen del motor que debe ser de un tipo con dos devanados para diferentes sentidos de giro. El circuito está controlado por acopladores ópticos. Los acopladores ópticos están acoplados a las salidas del microcontrolador con resistores en serie, típicamente entre 270 ohms y 330 ohms.

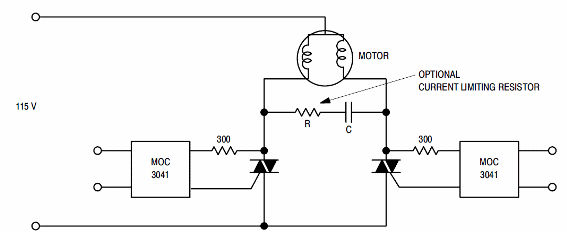

Circuito de inversión del motor de CA
