Este circuito puede suministrar tensiones de 0 a 12 V con corrientes de hasta unos 5 A, con el ajuste realizado en P1. Vz debe valorar que sea la tensión máxima deseada en la salida, por ejemplo, 12 V, pero podemos usar el circuito en fuentes de tensiones en un rango menor, por ejemplo, 6. El transistor debe estar equipado con un disipador de calor y para corrientes menores podemos utilice TIP31 o incluso BD135.

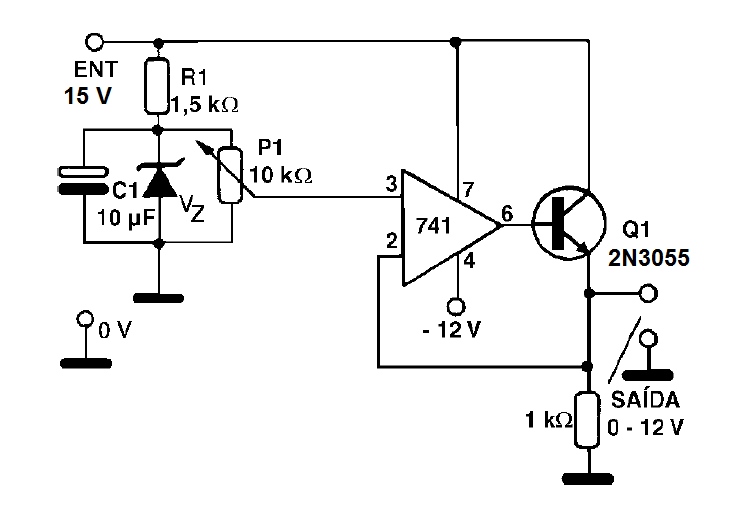

Estabilizador de tensión com el 741 | Haga click en la imagen para ampliar |
