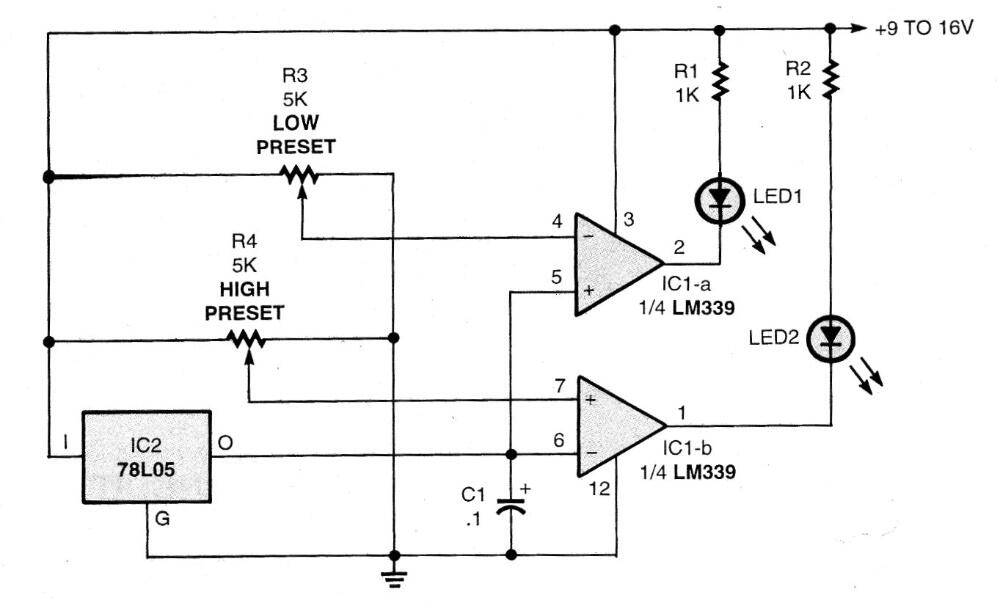

Este circuito hace que un LED se encienda si la tensión cae por debajo del valor establecido en R3 y el otro LED se enciende si la tensión excede el valor establecido en R4. El circuito puede monitorear el estado de la batería y las fuentes. Encontramos esta configuración en una documentación de 1999.
Indicador de subtensión y sobretensión | Haga click en la imagen para ampliar |
